差壓式液位計
關鍵字：差壓式液位計,液位計 |
HJ-CDY差壓式液位計廣泛應用于石油、化工、冶金、電力、食品、造紙、醫藥、紡織等工業生產過程檢測控制系統中，檢測液體差壓、表壓、絕壓，以及開口或密閉容器內液體的液位。該產品將被測信號轉換成4～20mADC輸出信號（智能型可帶Hart協議通訊），與其他單元組合儀表或工業控制計算機配合，組成檢測、記錄、控制等工業自動化系統。
差壓式液位計主要特點：
1、精度高；模擬型±0.5%智能型±0.2%
2、穩定性好；
3、二線制4～20mA；
4、固體元件，接插式印制線路板；
5、小型、重量輕、堅固抗振；
6、量程、零點外部連續可調；智能型需配Hart手操器/軟件或殼內調整
7、正遷移可達500％，負遷移可達600%；智能型量程比為100∶1
8、阻尼可調；
9、單向過載保護特性好；
10、無機械可動部件，維修工作量少；
11、全系列統一結構；零部件互換性強；
12、接觸介質的膜片材料可選擇（316L、鉭、哈氏合金C、蒙乃爾合金等耐腐蝕材料）
13、防護等級IP66，全天侯使用。
差壓式液位計應用優點：
(1)檢測元件在容器中幾乎不占空間．而只需在容器壁上開兩個引壓孔。
(2)檢測部分無可動部分．安裝方法，工作較為可靠．
(3)測量的是單位面積上液柱高度的重量，故被測介質重度變化會直接影響測量結果。當測量目的是確定容器內物料重量儲量時．不必另加修正。
(4)采用法蘭式取壓可以解決高粘度，易結晶、有懸浮物介質的液位測量。對蒸發、沸騰液位也能進行測量，但有時誤差較大。
(5)儀表顯示部分通?？刹伤卧M臺儀表中的通用單元．無需單獨設計。
差壓式液位計選型表：
|
型號
|
HJ-CDY
|
|
|
代碼
|
量程范圍KPa
|
|
3
|
0-1.3～7.5
|
|
4
|
0-6.2～37.4
|
|
5
|
0-31.1～186.8
|
|
6
|
0-117～690
|
|
7
|
0-345～2068
|
|
8
|
0-117～690
|
|
|
代碼
|
輸出
|
|
E
|
4-20mADC
|
|
S
|
智能式
|
|
|
代號
|
法蘭材料
|
法蘭材料
|
|
22
|
316SST
|
316SST
|
|
|
代號
|
附加功能
|
|
S1
|
一個遠傳裝置
|
|
|
S2
|
二個遠傳裝置
|
|
|
|
代碼
|
選項
|
|
M1
|
0-100%線性指示表
|
|
M2
|
LED顯示表
|
|
M3
|
LCD顯示表
|
|
B1
|
管裝彎支架
|
|
B2
|
板裝彎支架
|
|
B3
|
管裝平支架
|
|
d
|
隔爆型dⅡBT4
|
|
i
|
本安型iaⅡCT6
|
差壓式液位計使用安裝：
一、概述：
由于工藝流程的需要，以及有時為了節約導壓管材料等經濟上原因，差壓式液位計經常安裝在工作條件較為惡劣的現場。變送器和導壓管安裝的正確與否，直接影響其測量的精度。因此，掌握變送器和導壓管的正確安裝是非常重要的。變送器安裝時須注意：
1)防爆變送器，在安裝時必須符合防爆規定；
2)被測介質不容許結冰，否則將損傷傳感元件隔離膜片，導致變送器損壞；
3)應盡量安裝在溫度梯度和濕度變化小，無沖擊和振動的地方。
二、導壓管安裝位置：
變送器在工藝管道上的安裝位置，與被測介質有關。為了獲得安裝位置，應注意考慮下面的情況：
1．防止變送器與腐蝕性或過熱的被測介質直接接觸；
2．要防止渣滓在導壓管內沉積；
3．導壓管要盡可能短；
4．兩邊導壓管內的液柱壓頭應保持平衡；
5．導壓管應安裝在溫度梯度和濕度波動小、無沖擊和振動的地方。
三、減少誤差的方法如下：
1)導壓管應盡可能短些；
2)當測量液體或蒸汽時，導壓管應向上連接到流程工藝管道，其斜度應不小于1/12；
3)對于氣體測量時，導壓管應向下連接到流程工藝管道，其斜度應不小于1/12；
4)液體導壓管道的布設要避免出現高點，氣體導壓管的布設要避免出現低點；
5)兩導壓管應保持相同的溫度；
6)為避免磨擦影響，導壓管的口徑應足夠大；
7)充滿液體的導壓管中應無氣體存在；
8)當使用隔離液時，兩邊導壓管的液位要相同。
差壓式液位計示意圖：

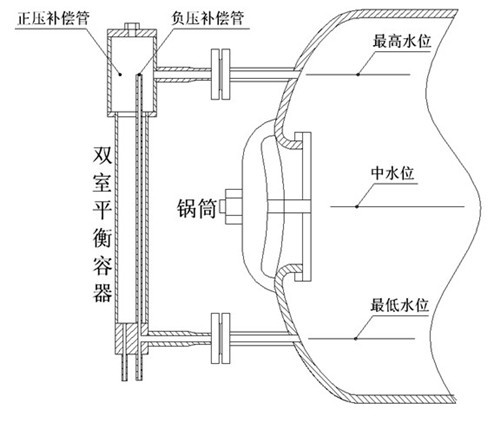

圖一（安裝）

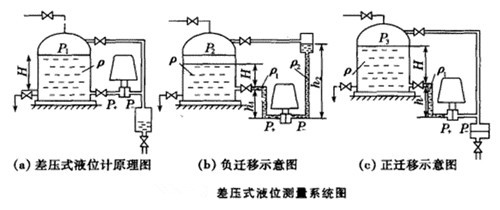

圖二（測量系統）

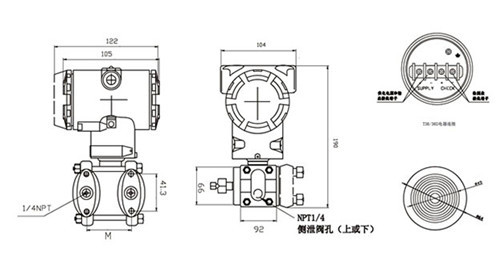

圖三（尺寸）

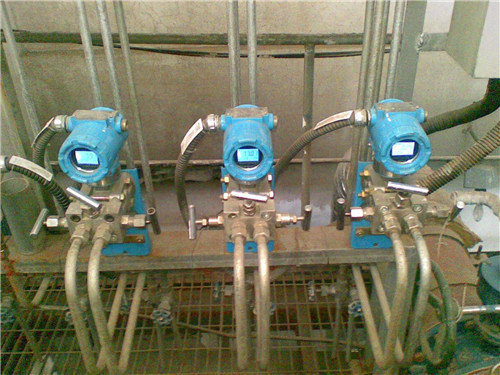

圖四（現場）
|
| |
