磁致伸縮液位計
關鍵字:磁致伸縮液位計,液位計

    HJ-ZNCY磁致伸縮液位計廣泛應用于過程控制、石油加工、制藥、食品加工、水處理、罐區管理、加油站地下庫存等領域中的液位、界面的測量與控制。HJ-ZNCY系列兩線制高精度智能磁致伸縮液位計,是基于磁致伸縮感應扭轉波原理研制而成的可同時測量液位、界面的測量儀表。由于其測量過程中不受壓力、溫度、介電常數等因素變化的影響,具有精度高、穩定性好、可靠性高、使用壽命長、免維護、安全可靠等優點。
    HJ-ZNCY
磁致伸縮液位計由三部分組成:探測桿,電路單元和浮子組成。具有HART協議,可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整??山M態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定。該液位計測量時,電路單元產生電流脈沖,該脈沖沿著磁致伸縮線向下傳輸,并產生一個環形的磁場。在探測桿外配有浮子,浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵,所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時,產生一個“扭曲”脈沖,或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號,從而計算出浮子的實際位置,測得液位。

磁致伸縮液位計使用特點:
    1.兩線制、高精度,具有HART協議;
    2.兼有遠程和本地調整零點和量程;
    3.具有自診斷能力及故障輸出報警功能;
    4.帶有非易失性存儲器不怕斷電丟失數據;
    5.長期穩定性好、安裝簡便;
    6.可同時測量液位、界面;
    7.使用壽命長、免維護、運行成本低;
    8.可選一體化防雷接線端子;
    9.多功能LCD數字現場指示表;
    10.整體防爆設計,帶表蓋鎖緊防爆螺釘;
    11.內部及外部雙接地端子,便于現場接地;
    12.外部掛牌孔設計,可掛工位號牌等;
    13.表殼帶接線端提示符。

磁致伸縮液位計技術參數:
    測量范圍:0.1~6m
    精 確 度:±1mm或0.1%取較大值
    分 辨 率:0.1mm
    適用介質:與探頭材料相兼容的液體
    工作壓力:≤4.0Mpa
    工作溫度:-40~85℃(-20~70℃帶LCD表頭)
    介質溫度:-40~100℃(高溫型-40~200℃)
    介質密度:0.5~2.0g/cm3
    介質粘度:≤0.8Pa•S
    穩 定 性:±0.1%FS/年
    溫度系數:在環境溫度范圍內均為0.1%/10℃
    電源電壓:24VDC
    輸出信號:4~20mADC二線制
    負    載:50×(電源電壓-9)Ω
    阻    尼:0~24s之間可調
    死    區:上死區50mm;下死區50mm
    電源影響:小于輸出量程的0.005%/V
    負載影響:供電電壓恒定時,負載變化沒有影響
    濕度影響:0~95%相對濕度無影響
    振動影響:對于l0g峰值,20~2000Hz條件下影響小于0.1%FS
    外    殼:模壓鑄鋁(外涂環氧樹脂)
    防護等級:探頭IP68、表頭IP65
    防    爆:隔爆型:dⅡBT5;本安型:iaⅡCT6
    現場指示:多功能LCD數字顯示表
    電氣接口:M20×1.5
    過程連接:DN50、DN80、DN100法蘭或M20×1.5、G3/4"等螺紋或特殊定制
    探桿材料:304、316L、PP、PVC、PTFE
    浮子材料:304、316L、PP、PTFE
    接    地:儀表外殼應與罐壁和大地良好連接

磁致伸縮液位計典型應用:
    1、工業現場液位測量與控制
    2、油罐液位測量;
    3、化工過程液位控制;
    4、制藥罐液位控制;
    5、食品飲料液罐控制;
    6、大壩水位監控;
    7、飲用水和污水處理等等。

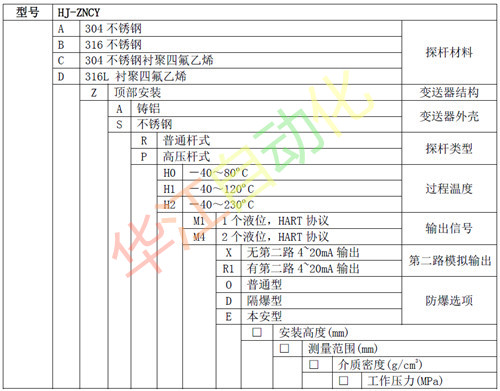

    磁致伸縮液位計選型表:

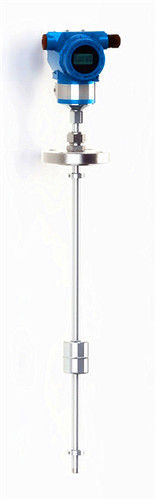

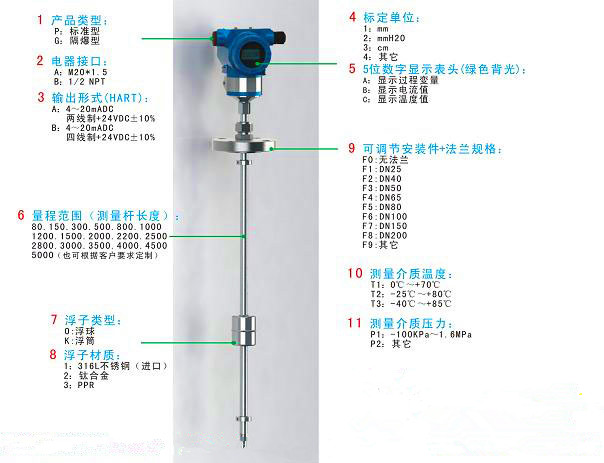

    磁致伸縮液位計示范圖:

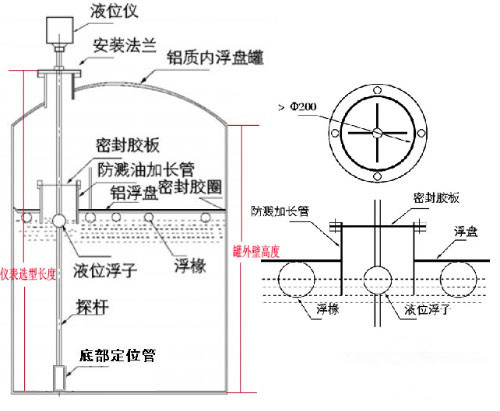

    磁致伸縮液位計安裝圖:

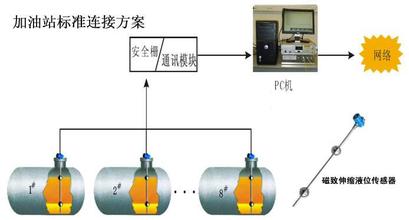

    加油站安裝示意圖:

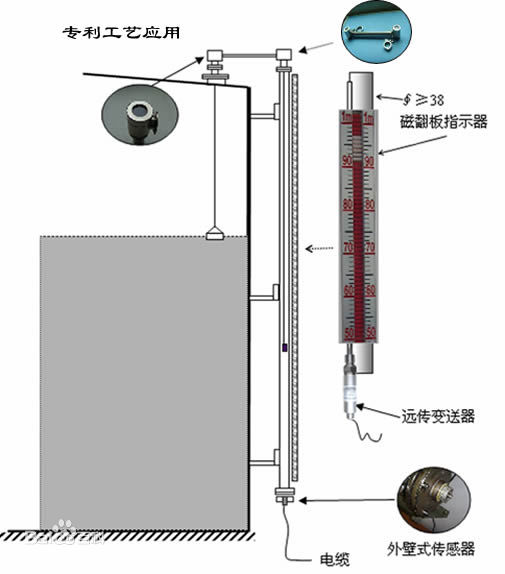

    與磁翻板綁定示意圖:
