  江蘇華江自動化儀表有限公司 >> 產品展示 >> 液/物位儀表系列 >> 導波雷達液位計

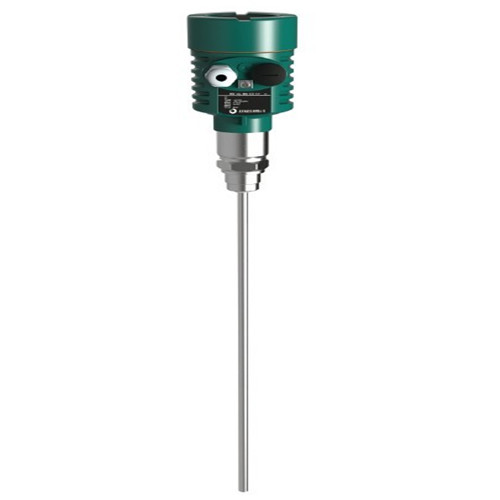

導波雷達液位計
關鍵字:導波雷達液位計,液位計



    HJRD32導波雷達液位計具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有無可比擬的優越性。微波信號的傳輸不受大氣的影響,所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境,可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便,可以單臺使用,也可組網使用,可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。
    導波雷達液位計技術參數:
    應    用:液體
    測量范圍:6米
    過程連接:螺紋、法蘭
    過程溫度:-40-250℃
    過程壓力:-0.1~2MPa
    精    度:±3mm
    頻率范圍: 100MHZ-1.8GHZ
    防爆等級:Exib IIC T6 Gb
    防護等級:IP67
    信號輸出:4—20mA/HART(兩線)
    導波雷達液位計特點說明:
    特點:
    1.可以測量介電常數大于等于1.4的任何介質。
    2.一般用于測量粘度≤500cst而且不容易產生粘附的介質。
    3.桿式雷達量程可以達到6米。
    4.對蒸汽和泡沫有很強的抑制能力,測量不受影響。
    5.對于介電常數比較小的液體物料可以采用雙探桿式測量方式,以保障良好的準確測量精度。
    測量原理
    產品
是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。
    輸入
    反射的脈沖信號沿纜繩傳導至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離 D 與脈沖的時間行程 T 成正比: D=C×T/2 其中 C 為光速
     因空罐的距離 E 已知,則物位 L 為: L=E-D
    輸出
    通過輸入空罐高度 E(= 零點),滿罐高度 F(= 滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于 4-20mA輸出。
    測量范圍:
    F---- 測量范圍
    E---- 空罐距離
    B---- 頂部盲區
    K---- 探頭到罐壁的距離
    頂部盲區是指物料高料面與測量參考點之間的小距離。
    底部盲區是指纜繩底部附近無法測量的一段距離。
    頂部盲區和底部盲區之間是有效測量距離。
    安裝位置:
    1.盡量遠離出料口和進料口。
    2.對金屬罐和塑料罐,在整個量程范圍內不碰壁。如果是金屬罐,物位儀表不要安裝在罐的中央。
    3.建議安裝在料倉直徑的1/4處。
    4.纜式探頭或桿式探頭離罐壁距離不小于30厘米。
    5.探頭底部距罐底大約30mm。
    6.探頭距罐內障礙物距離不小于200mm。
    7.如果容器底部是錐型的,傳感器可以安裝
    8.罐頂中央,這樣可以一直測量到罐底。
    導波雷達液位計安裝圖:

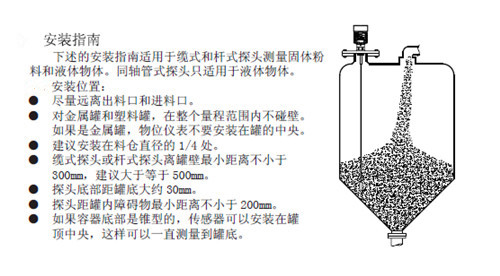

    圖一(安裝指南

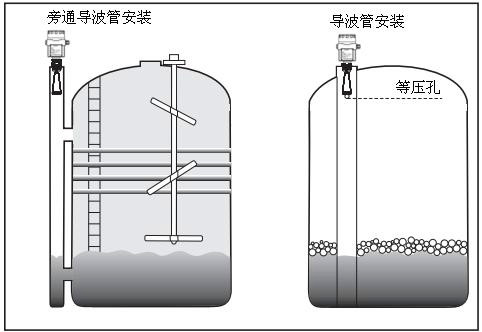

    圖二(導波管
    導波雷達液位計選型表:
儀表型號 探頭類型 量程 材質
HJRD32   桿式探頭 6000mm   不銹鋼
HJRD32-防爆
P 標準型 ( 非防爆 )
I 本安型 (Exib C T6)
D 本安型+隔爆型 (Exd ib C T6)
HJRD32-桿式探頭
A 6mm
B 10mm
HJRD32-過程連接/材料
G G1½"A  螺紋/不銹鋼
GA G1"A  螺紋/不銹鋼
N 1½"NPT 螺紋/不銹鋼
NA 1"NPT 螺紋/不銹鋼
C 法蘭 DN50 PN16 C
D 法蘭 DN80 PN16 C
E 法蘭 DN100 PN16 C
F 法蘭 DN150 PN16 C
H 法蘭 DN200 PN16 C
K 法蘭 DN250 PN16 C
Y 特殊約定
HJRD32-密封溫度
P 普通密封 /-40...100
G 高溫密封 /-40...250帶散熱片
HJRD32-電子單元
2 4 20mA /24V DC 兩線制
3 4 20mA /24V DC/HART 兩線制
4 4 20mA /24V DC/HART 四線制
5 4 20mA /220V AC/HART 四線制
HJRD32-外殼/防護等級/天線防護等級
P 塑料 /IP65
L /IP67
HJRD32-電纜接口
M M20*1.5
N ½"NPT
HJRD32-編程/顯示
V
X 不帶
 HJRD32-量程(mm
備注:
