鎧裝熱電偶
關鍵字：鎧裝熱電偶,熱電偶 |
HJ-KWR鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點。鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。HJ-KWR鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
鎧裝熱電偶主要技術指標
測溫范圍和準確度
|
類別
|
代號
|
分度號
|
套管外徑mm
|
常用溫度℃
|
高使用溫度℃
|
允許偏差
|
|
測量范圍℃
|
允差值
|
|
鉑銠10-鉑
|
WRPK
|
S
|
≥Φ3
|
1100
|
1200
|
0-1200
|
±1.5℃或±1.5%t
|
|
鎳鉻-銅鎳
|
WREK
|
E
|
≥Φ3
|
600
|
700
|
0-700
|
±2.5℃或±0.75%t
|
|
鎳鉻-鎳硅
|
WRNK
|
K
|
≥Φ3
|
800
|
950
|
0-900
|
±2.5℃或±0.75%t
|
|
銅-銅鎳
|
WRCK
|
T
|
≥Φ3
|
350
|
400
|
小于-200
|
未作規定
|
|
-40-350
|
±0.75%t
|
|
鐵-銅鎳
|
WRFK
|
J
|
≥Φ3
|
500
|
600
|
0-600
|
±2.5℃或±0.75%t
|
注："t"為被測溫度的值。
T型分度號產品需與本廠協商訂貨。
鎧裝熱電偶熱響應時間：
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：
|
熱響應時間τ0.5S
|
接殼式
|
絕緣式
|
|
套管直徑
|
|
2.0
|
0.4
|
0.5
|
|
3.0
|
0.6
|
1.2
|
|
4.0
|
0.8
|
2.5
|
|
5.0
|
1.2
|
4.0
|
|
6.0
|
2.0
|
6.0
|
|
8.0
|
4.0
|
8.0
|

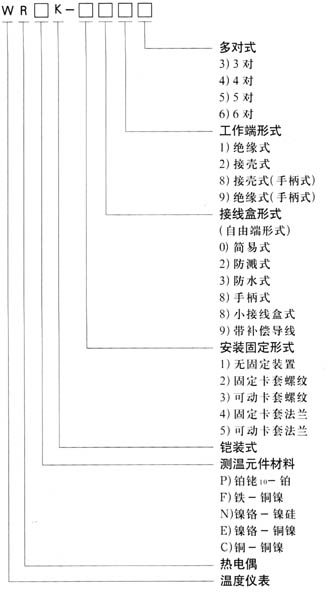

● 型號表示
.jpg) |
| |
