江蘇華江自動化儀表有限公司 >> 產品展示 >> 流量?jī)x表系列 >> 楔形流量計

楔形流量計
關鍵字：楔形流量計,流量計

    HJ-LGX楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。該產品是一種新型節流差壓式流量測量?jī)x表，楔形流量計它可以在高粘度、低雷諾數（雷諾數＞500即可使用）楔形流量計的流體情況下進行高精度的流量測量；在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。
    楔形流量計主要特點：
    1、重復性好、精度高，經標定的楔形流量計，精度達0.5級。
    2、具有自清潔能力，無滯流區。
    3、耐磨損、壽命長、可靠性高。
    4、永久壓損比孔板小。
    5、一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。
    楔形流量計使用說明：
    特別適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸慕橘|(zhì)測量；
    測量精度不受流體介質介電常數等特性的影響和限制；
    楔形件結構設計特殊，有導流作用，防堵塞；
    具有流體粘度變化、溫度變化、密度變化等補償功能；
    抗振動、抗沖擊、抗臟污、抗腐蝕、防爆；
    結構簡單、牢固、高可靠性，安裝方便，運行維護費用低
    無運動部件，無磨損，長期使用時不需要重新標定。
    楔形流量計技術參數：
    測量精度：±0.5%～±1.0%
    長期運行精度：0.2%F.S/Y。
    低流速：0.01m/s。
    使用壽命：可長達十年以上。
    量程比：≥10：1
    雷諾數系數使用范圍：下限300，上限達1×106以上。
    測量液體粘度上限：500MPa·S。
    工作壓力范圍：-0.1~60MPa。
    工作溫度范圍：-50~560℃。
    楔形流量計安裝注意事項：
    1、一般楔形流量傳感器附有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡，以免引起儀表零點漂移；
    2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，只管段長度如表
    3、水平安裝時，楔式差壓元件應與管道中心線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。

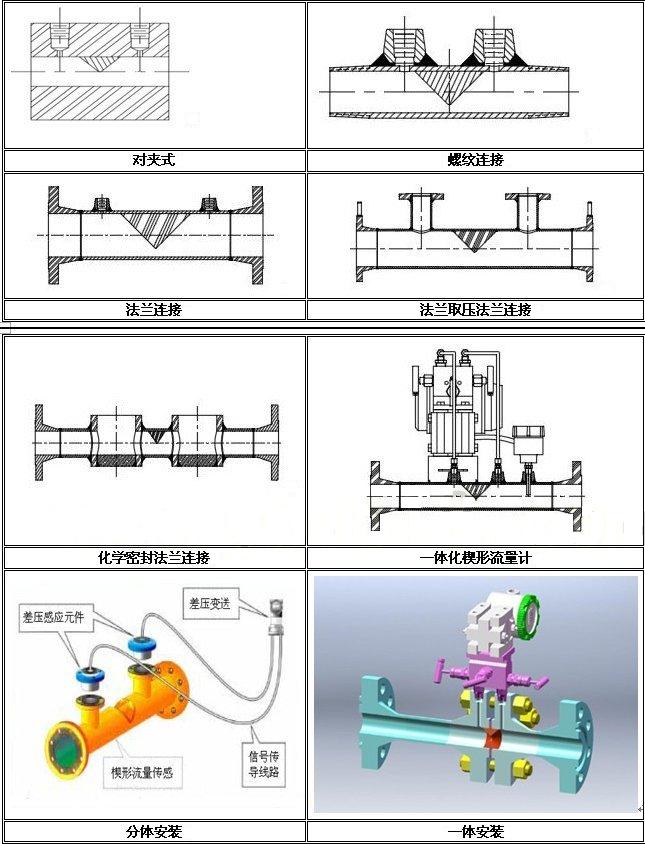

    楔形流量計結構形式：

按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。

詳見下表：
