射頻電容液位變送器
關鍵字：射頻電容液位變送器,變送器 |
HJ-SDR射頻電容液位變送器廣泛應用于電力、冶金、化工、食品、制藥等行業和污水處理、鍋爐汽包、煤粉包等場所的液位、料位及物位的測量。產品依據電容感應原理，當被測介質浸汲測量電極的高度變化時，引起其電容變化。它可將各種物位、液位介質高度的變化轉換成標準電流信號，遠傳至操作控制室供二次儀表或計算機裝置進行集中顯示、報警或自動控制。其良好的結構及安裝方式可適用于高溫、高壓、強腐蝕，易結晶，防堵塞，防冷凍及固體粉狀、粒狀物料。
射頻電容液位變送器產品特點:
1、結構緊湊、體積小，安裝維護簡單，統一外形尺寸。
2、多種信號輸出形式，方便不同系統配置。
3、聚四氟乙烯探級，耐酸、堿等強腐蝕性液體及高溫。
4、浸入液體的測量部分，只有一條四氟軟線或四氟棒式探級作為傳感，可靠性高。
5、全密封鋁合金外殼及不銹鋼聯接件。
6、對高溫壓力容器與測量常溫常壓一樣簡單，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
7、測量、輸出兩端和測量、輸出、電源三端隔離器多種電路結構方式，自帶隔離器，適應不同信號接地方式。
8、完善的過流、過壓、電源極性保護。
射頻電容液位變送器技術指標：
測量范圍：0-0.2-20m
精 度：0.2%、0.5%
承壓范圍：負壓、常壓(4MPa以下)
工作溫度：-40～450℃
環境溫度：-20～75℃
電子部分工作溫度： -40-85℃
適用介質：水、酸、堿、鹽或?qū)鬯姆蚁o腐蝕的液體介質
輸出信號：4-20mA、二線制
供 電：24VDC
防護等級：IP65
防爆等級：dIICT6
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80
現場顯示：模擬顯示0-100%、數字顯示、現場深度、分體式顯示
射頻電容液位變送器選型表：
|
企標
|
分割線
|
型號
|
設計序號
|
量程
|
準確度
|
電路特點
|
結構形式
|
探極形式
|
過程連接
|
現場指示
|
說明
|
|
HJ
|
|
|
|
|
|
|
|
|
|
|
企標
|
|
|
－
|
|
|
|
|
|
|
|
|
|
無定義
|
|
|
SDR
|
|
|
|
|
|
|
|
|
液位變送器
|
|
|
|
|
|
|
|
|
|
|
射頻電容式
|
|
|
A
|
|
|
|
|
|
|
0.2≤量程≤20（m）用于金屬容器
|
|
B
|
|
|
|
|
|
|
1.0≤量程≤10（m）絕緣材料容器，地下水池等
|
|
|
1
|
|
|
|
|
|
0.2級
|
|
2
|
|
|
|
|
|
0.5級
|
|
3
|
|
|
|
|
|
1.0級
|
|
|
1
|
|
|
|
|
非隔離兩線制
|
|
2
|
|
|
|
|
非隔離三線制
|
|
3
|
|
|
|
|
輸入、輸出隔離三線制
|
|
4
|
|
|
|
|
輸入、輸出、電源三端隔離四線制
|
|
|
F
|
|
|
|
分體式（探極引出處溫度>65℃時選用）
|
|
L
|
|
|
|
連體式（探極引出處溫度<65℃時選用）
|
|
|
R
|
|
|
軟線探極
|
|
B
|
|
|
棒式探極，長度2米
|
|
|
1
|
|
M20×1.5螺紋（軟線探極）
|
|
2
|
|
M27×2螺紋（棒式探極）
|
|
3
|
|
法蘭 （軟線 棒式）
|
|
4
|
|
壓力測量筒（軟線 棒式）
|
|
|
M1
|
0～100%指針指示
|
|
M2
|
31/2LED數字顯示
|
|
M3
|
31/2LCD數字顯示
|
|
|
|
SDR
|
|
A
|
2
|
4
|
L
|
R
|
2
|
M3
|
完整選型
|
射頻電容液位變送器調試說明：
1、零點調校
在變送器安裝完畢后，將信號回路串入電流表，液位處于測量的低位置時，調整“零點調節”電位器(在電路板標有“W1”，)如圖，使信號輸出4mA，(順時針調節零點升高，反時針調節零點減小)。
2、量程調校
液位上升至高測量點時，變送器輸出應為20mA，如有偏差，可調整“量程調節”電位器(電路板標有“W2”，)如圖，順時針調節輸出增大，反時針調節輸出減小，但應注意量程調整后會影響零點，所以每次調整量程電位器后必須重新校正零點，而量程電位一旦確定后，零點的校正不會影響量程。因此，變送器在出廠時，已將“量程調節”電位器校準在用戶要求的量程，安裝時只需校正零點即可。
零點與量程的調整必須在變送器通電15分鐘電路工作穩定后進行，且盡量接近正常工作時的溫度，壓力等條件。
射頻電容液位變送器訂貨說明：
1、需明確客戶使用介質；
2、測量范圍；
3、工作溫度；
4、工作壓力；
5、法蘭規格；
6、本體材質。

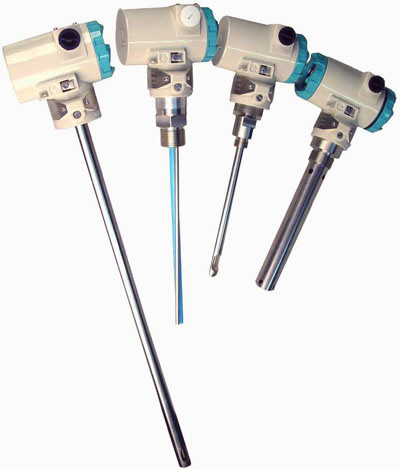

產品示意圖:

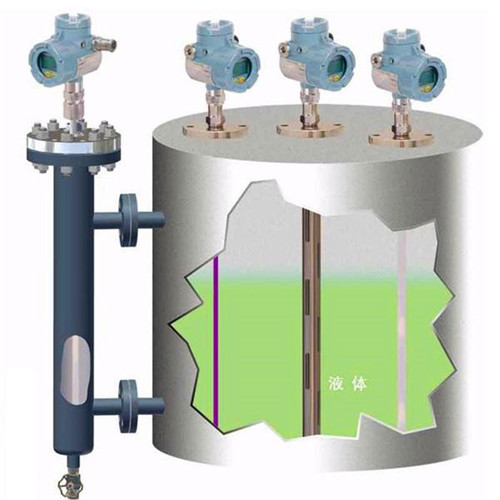

圖一（安裝）

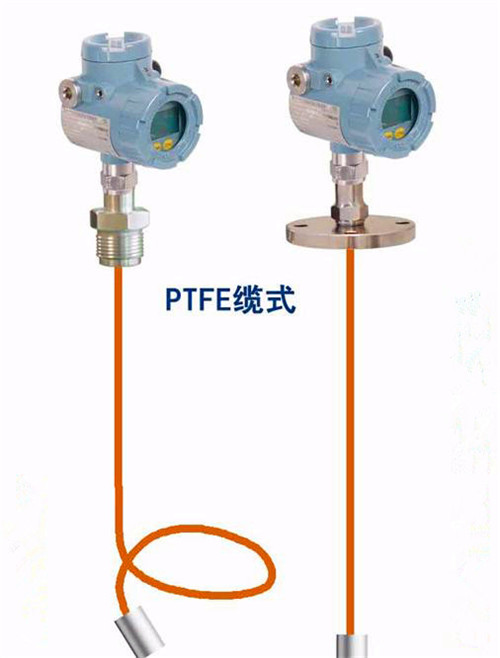

圖一（纜式）
|
| |
