雙法蘭液位變送器
關鍵字:雙法蘭液位變送器,液位變送器,變送器 |
HJ1151/3351DP/GP雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件,它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力,然后將其轉變成4~20mA DC信號輸出。雙法蘭液位變送器選型的時候尤其要注意一個很重要的因素,就是差壓式液位變送器,它是安裝在液體容器的底部,通過表壓信號來反映液位的高度。在制藥、化工行業的液位測量的控制過程中, 盛裝液體的容器經常處于有壓的情況下,此時常規的靜壓式液位變送器變不能滿足測量要求,由于在傳感器電路和結構上的改進,提高了差壓液位測量技術在制藥和食品行業的實用價值。
可避免被測介質直接和變送器的隔離膜片接觸,這種測量方法適用于下述幾種情況:
1、被測介質對變送器敏感元件有腐蝕作用
2、需要將高溫被測介質與變送器隔離
3、被測介質中有固體懸浮物或高粘度介質
4、被測介質由引壓管引同時易固化或結晶
5、更換被測介質需嚴格凈化測量頭
6、測量頭必須保持衛生,嚴禁污染。使用對象:腐蝕性或粘性的液體
注意:真空場合不宜采用遠傳變送器。
雙法蘭液位變送器的遠傳裝置形式有四種:
1、1151PFW扁平式遠傳裝置(標準3″、工作壓力2.5MPa)
2、1151RTW型螺紋安裝式遠傳裝置(工作壓力10MPa)
3、1151RFW型法蘭安裝式遠傳裝置
4、1151EFW型插入筒式遠傳裝置(標準3″或4″,工作壓力2.5MPa)
雙法蘭液位變送器選型表:
HJ1151/3351DP
|
遠傳差壓變送器
|
HJ1151/3351GP
|
遠傳壓力變送器
|
|
代碼
|
量程范圍KPa
|
3
|
0-1.3~7.5
|
4
|
0-6.2~37.4
|
5
|
0-31.1~186.8
|
6
|
0-117~690
|
7
|
0-345~2068
|
8
|
0-117~690
|
|
代碼
|
輸出
|
E
|
4-20mADC
|
S
|
智能式
|
|
代號
|
法蘭材料
|
法蘭材料
|
22
|
316SST
|
316SST
|
|
代號
|
附加功能
|
S1
|
一個遠傳裝置
|
|
S2
|
二個遠傳裝置
|
|
|
代碼
|
選項
|
M1
|
0-100%線性指示表
|
M2
|
LED顯示表
|
M3
|
LCD顯示表
|
B1
|
管裝彎支架
|
B2
|
板裝彎支架
|
B3
|
管裝平支架
|
d
|
隔爆型dⅡBT4
|
i
|
本安型iaⅡCT6
|
雙法蘭液位變送器保養方法:
1、在變送器冬季發生冰凍時,安裝在室外的變送器必需采取防凍措施,避免引壓口內的液體因結冰體積膨脹,導至傳感器損壞。
2、接線時,將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽,以防雨水等通過電纜滲漏進變送器殼體內。
3、在測量氣體的壓力時,取壓口要開在流程管道的頂端,且法蘭液位變送器也要安裝在流程管道的上部以便讓沉積的液體快速注入到流程管道中。
4、變送器的測量蒸汽或其它高溫介質時,需接加緩沖管(盤管)等冷凝器,不應使變送器的工作溫度超過極限。
5、變送器要注意傳感器的導壓管要安裝在溫度波動小的地方
6、測量液體壓力時,法蘭液位變送器的安裝位置應避免液體的沖擊(就是水錘現象),以免傳感器過壓損壞
7、變送器在測量液體壓力時,取壓口應開在流程管道側面,以避免沉淀積渣。
8、要防止變送器與腐蝕性或過熱的介質接觸,還要防止渣滓在導管內沉積;
產品安裝示意圖:

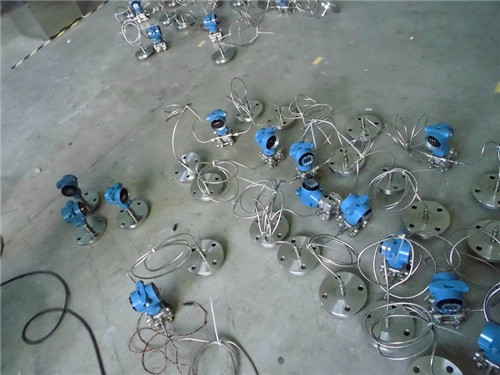

圖一:

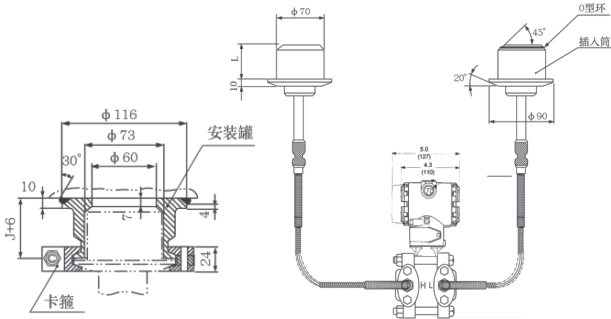

圖二:

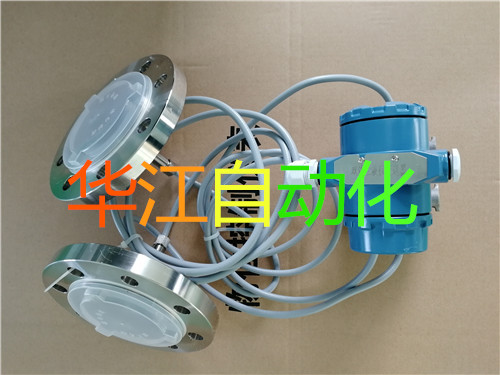

圖三:
|
|
